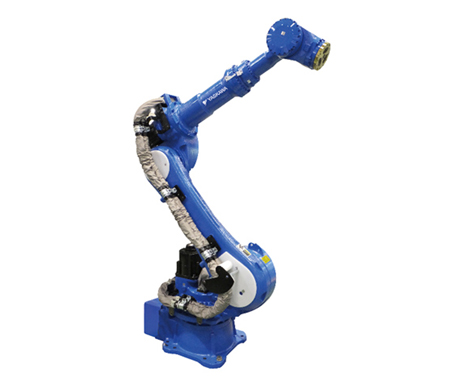

MH110
MH110
產品介紹
中型負載，適用范圍廣。
全軸低功率輸出，無需設置安全柵欄，設備構成簡易。
搭配新型控制柜DX200，安全性提升，功能豐富。
| MH600技術參數 | ||
| 適用控制柜 | DX200 | |
| 設置*1 | F | |
| 自由度 | 6 | |
| 可搬質量 | 110 | |
| 垂直伸長度 | 3751 | |
| 水平伸長度 | 2236 | |
| 重復定位精度*2（mm） | ±0.07 | |
| 動作范圍（°） | S軸（旋轉） | -180 ～ +180 |
| L軸（下臂） | -90 ～ +155 | |
| E軸（肘） | - | |
| U軸（上臂） | -185 ～ +160 | |
| R軸（手腕旋轉） | -360 ～ +360 | |
| B軸（手腕擺動） | -125 ～ +125 | |
| T軸（手腕回轉） | -360 ～ +360 | |
| 最大速度（°/s） | S軸（旋轉） | 140 |
| L軸（下臂） | 110 | |
| E軸（肘） | - | |
| U軸（上臂） | 130 | |
| R軸（手腕旋轉） | 175 | |
| B軸（手腕擺動） | 175 | |
| T軸（手腕回轉） | 255 | |
| 容許力矩（N.m） | R軸（手腕旋轉） | 721 |
| B軸（手腕擺動） | 721 | |
| T軸（手腕回轉） | 294 | |
| 容許慣性力矩（GD2/4）（kg.m2） | R軸（手腕旋轉） | 60 |
| B軸（手腕擺動） | 60 | |
| T軸（手腕回轉） | 33.7 | |
| 本體質量 | 625 | |
| 電源容量*3（KVA） | 5.0 | |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式（掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：只限搬運用途。
注：以上參數因機型不斷改進有可能改動
